Los cortes de luz inesperados son una molestia común que puede interrumpir tu día, dañar equipos electrónicos y generar frustración. A menudo, estos cortes se deben a pequeñas fugas de corriente o sobrecargas momentáneas que disparan el interruptor diferencial. Pero, ¿y si tu sistema eléctrico pudiera recuperarse automáticamente? Aquí es donde entra en juego el diferencial rearmable, una solución inteligente para mantener la continuidad del suministro eléctrico en tu hogar o negocio. En esta guía, te mostraremos paso a paso cómo instalarlo.
¿Qué es un Diferencial Rearmable?
Un interruptor diferencial rearmable es un dispositivo de protección eléctrica que, además de detectar fugas de corriente a tierra (como un diferencial convencional), tiene la capacidad de reponerse automáticamente después de una desconexión, siempre y cuando la causa del disparo haya desaparecido. Esto es crucial para sistemas que requieren alta continuidad del servicio, como alarmas, cámaras de seguridad, congeladores, o para evitar interrupciones en hogares cuando no hay nadie presente para rearmarlo manualmente.
Diferencia clave:
- Diferencial Estándar: Se dispara por fugas, requiere rearme manual.
- Diferencial Rearmable: Se dispara por fugas y, tras un breve período, intenta rearmarse automáticamente. Si la falla persiste, no se rearmará, garantizando la seguridad.
¿Por Qué Instalarlo? Beneficios Clave
- Continuidad del Servicio: Evita cortes prolongados por disparos temporales, ideal para frigoríficos, sistemas de alarma o riego.
- Ahorro de Tiempo y Molestias: No necesitarás ir al cuadro eléctrico a rearmar el diferencial manualmente, especialmente útil en segundas residencias o negocios.
- Protección Adicional: Sigue ofreciendo la misma seguridad frente a descargas eléctricas que un diferencial convencional.
- Control Inteligente: Algunos modelos avanzados permiten configurar el número de rearmes o integrar funciones domóticas.
Herramientas y Materiales Necesarios
Herramientas
- Juego de destornilladores (planos y de estrella)
- Alicates de corte y pelacables
- Multímetro o comprobador de tensión
- Guantes aislantes y gafas de seguridad (EPIs)
- Cinta aislante
Materiales
- Interruptor diferencial rearmable (con la corriente nominal adecuada)
- Cables eléctricos (H07V-K o similar, de la sección adecuada)
- Regletas de conexión o bornas de empalme (opcional)
- Peine de conexión (si se reemplaza un diferencial existente en una instalación con peines)
- Etiquetas o rotulador para identificar circuitos
¡Antes de Empezar! Precauciones de Seguridad
ADVERTENCIA: RIESGO ELÉCTRICO GRAVE
Trabajar con electricidad conlleva riesgos serios de electrocución, incendios y lesiones. Si no tienes experiencia previa en instalaciones eléctricas, es imprescindible que contrates a un electricista cualificado.
Si decides proceder, asegúrate SIEMPRE de:
- ❌ Desconectar completamente la corriente eléctrica en el interruptor general de tu vivienda.
- ✅ Verificar la ausencia de tensión con un multímetro antes de tocar cualquier cable.
- 🧤 Utilizar Equipo de Protección Individual (EPIs): guantes aislantes y gafas de seguridad.
- 🚫 Nunca trabajar con las manos mojadas o sobre superficies húmedas.
Paso a Paso: Instalación del Diferencial Rearmable
A continuación, te detallamos el proceso de instalación. Recuerda seguir cada paso con la máxima precaución.
1. Desconexión de la Corriente Principal
Localiza el interruptor general de tu vivienda (IGC o ICP) y bájalo para cortar el suministro eléctrico a toda la instalación. Confirma con un multímetro o comprobador de tensión que no llega corriente a ninguno de los cables en el cuadro eléctrico.
2. Identificación del Cuadro Eléctrico y Espacio
Abre la tapa del cuadro eléctrico. Identifica dónde vas a instalar el nuevo diferencial rearmable. Generalmente, reemplaza a un diferencial estándar existente o se añade en una línea nueva. Asegúrate de tener espacio suficiente en el carril DIN.
Consejo:
Toma una foto del cuadro antes de empezar para tener una referencia visual de cómo estaban las conexiones.
3. Montaje del Diferencial en el Carril DIN
Engancha el diferencial rearmable en el carril DIN del cuadro. La mayoría de los diferenciales tienen una pestaña en la parte inferior que permite fijarlos al carril con un clic.

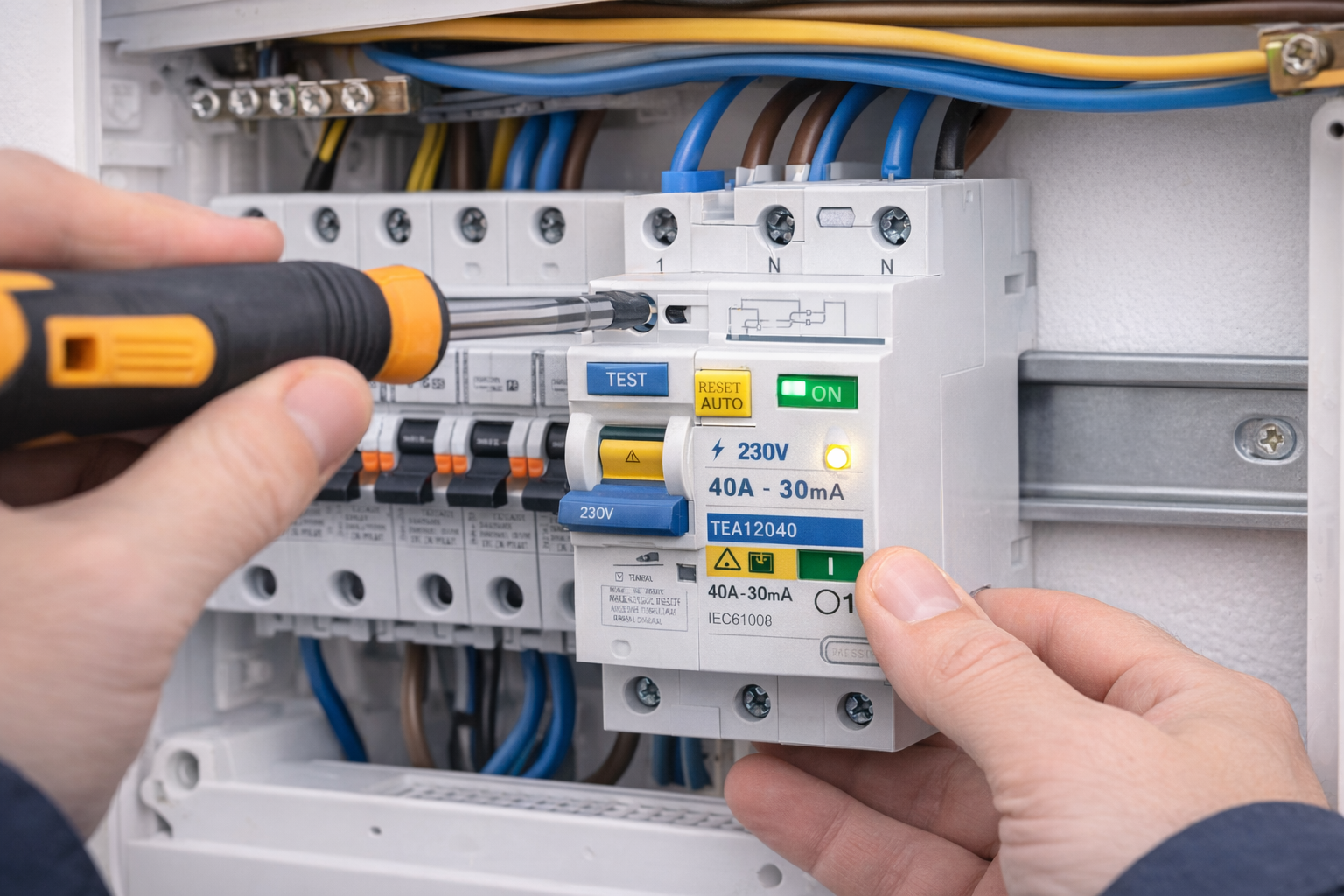

4. Cableado del Diferencial
Esta es la parte más crítica. El diferencial rearmable tiene bornas de entrada (parte superior) y bornas de salida (parte inferior).
- Entrada (Superior): Conecta los cables de fase (marrón/negro/gris) y neutro (azul) que vienen del interruptor general o del interruptor automático principal (PIA o IGA) a las bornas de entrada del diferencial. Asegúrate de que las conexiones estén bien apretadas y los cables no estén dañados.
- Salida (Inferior): Conecta los cables de fase y neutro que van a alimentar los distintos circuitos de tu vivienda (a través de los pequeños interruptores automáticos – PIAs) a las bornas de salida del diferencial. Si estás reemplazando un diferencial antiguo, usa los mismos cables que estaban conectados. Si es una nueva instalación, distribuye los circuitos de forma equilibrada.
- Esquema de Conexión (Simplificado):
Desde la red/Interruptor General (Línea Principal):
Fase (L) —> Borna Superior del Diferencial (L)
Neutro (N) —> Borna Superior del Diferencial (N)
Hacia los Circuitos de la Vivienda (a través de PIAs):
Borna Inferior del Diferencial (L) —> Entrada de los PIAs (L)
Borna Inferior del Diferencial (N) —> Entrada de los PIAs (N)
(El cable de Tierra (Verde-Amarillo) siempre va directo a la barra de tierras, sin pasar por el diferencial)
5. Conexión a Tierra
Asegúrate de que el sistema de toma de tierra esté correctamente conectado en todo el cuadro. El diferencial no tiene bornas para el cable de tierra, ya que este debe ir directamente a la borna de tierra principal del cuadro eléctrico, y de ahí distribuirse a todos los puntos de la instalación.
6. Verificación de Conexiones y Orden
Revisa meticulosamente todas las conexiones. Tira suavemente de cada cable para asegurarte de que están bien apretados y no se sueltan. Comprueba que no hay hilos sueltos que puedan causar un cortocircuito. Vuelve a cerrar las tapas de seguridad del cuadro eléctrico.
7. Reconexión de la Corriente y Pruebas Iniciales
Una vez todo revisado y cerrado, sube el interruptor general. El diferencial rearmable se conectará automáticamente. Pulsa el botón de test (generalmente marcado con una ‘T’) en el diferencial. Este debería dispararse y, tras unos segundos, rearmarse automáticamente (dependiendo del modelo). Si no se rearma, puede indicar que la instalación no es correcta o que el diferencial está defectuoso.
Pruebas Post-Instalación y Mantenimiento
Pruebas Iniciales
- Botón de Test: Pulsa el botón «T». El diferencial debe dispararse y luego rearmarse (si la función de rearme está activa y no detecta un fallo permanente).
- Simulación de Falla: Un electricista puede simular una pequeña fuga con un equipo especializado para asegurar que el dispositivo detecta y rearma correctamente.
Mantenimiento
- Revisión Periódica: Es recomendable pulsar el botón de test al menos una vez al mes para asegurar el correcto funcionamiento del diferencial.
- Inspección Visual: Ocasionalmente, revisa el estado de los cables y bornas dentro del cuadro para detectar signos de deterioro o recalentamiento.
